REMOTE CONTROL FADER

CUSTOM MADE

SCENE

LF-M / SF-M

YAMAHA社製品「MRX」「MTX」シリーズのミキシング機能の一部をコントロールすることが可能な設備用のボリュームコントローラーです。
様々な用途に合わせて使用していただくため、8ch,16ch,24chの3種類のラインナップをご用意しました。
誤動作などを避けるため、ON/OFFスイッチや設定ボタンなどを搭載しておりませんので宴会場や会議室など、専任オペレータがいない場所でも簡単に扱うことができます。
LFシリーズはネットワークスイッチやメディアコンバーターを活用することで複数接続・長距離伝送することも可能です。
SFシリーズはDSP本体にシリアルケーブルを接続するだけで音量調節が可能になります。

PoE対応モデル発売中 詳細はこちら
動画によるリモートコントロールフェーダーの紹介

LFシリーズ

LF08M

LF08M (MTX/MRXシリーズ用)

希望小売価格 ¥190,000 (税込¥209,000)

LF16M

LF16M (MTX/MRXシリーズ用)

希望小売価格 ¥214,000 (税込¥235,400)

LF24M

LF24M (MTX/MRXシリーズ用)

希望小売価格 ¥242,000 (税込¥266,200)

※受注生産

LF24M-EIA

LF24M-EIA (MTX/MRXシリーズ用)

希望小売価格 ¥300,000 (税込¥330,000)

製品資料

LF-M マニュアル(USB端子あり)

LF-M マニュアル(USB端子なし)

製品仕様

品番LF08LF16LF24LF24-EIA
出力コネクタRJ45
伝送規格TCP
チャンネル数81624
付属品ACアダプター
電源電圧DC9V/0.3ADC9V/0.3ADC9V/0.4A
重量1.2kg2.1kg3.5kg2.0kg
外形寸法(WxHxD)225 x 36 x 132 mm410 x 36 x 132 mm610 x 36 x 132 mm410 x 36 x 132 mm
塗装色
D-RACK1×○ (EIA規格に対応)×○ (EIA規格に対応)
D-RACK3△ (EIA規格に非対応)○ (EIA規格に対応)△ (EIA規格に非対応)○ (EIA規格に対応)
D-RACK3EIA8ch○ (EIA規格に対応)×××
D-SWP
LF08寸法図
LF08寸法図
LF16寸法図
LF16寸法図
LF24寸法図
LF24寸法図
LF24-EIA寸法図

LF-Mシリーズ接続例

<LF-MシリーズとMTX/MRXシリーズの基本接続例>

LF-MシリーズとMTX/MRXシリーズの基本接続例

LF-MシリーズをDMEシリーズにLANケーブルでつなぐことで、簡単にフェーダーなどの操作が可能です。

<光ケーブルを使用した基本接続例>

光ケーブルを使用した基本接続例

メディアコンバーターを使用する事で100m以上の長距離伝送も可能です。
※LF-MシリーズとMTX/MRXシリーズを接続する場合には以下の2つの接続例以外、ネットワークスイッチとメディアコンバーターが必要です。
動作検証済メディアコンバーター : Fiberplex TD6010
動作検証済ネットワークスイッチ : REDLink10

<光ケーブルを使用した接続例(MTXのみ)>

光ケーブルを使用した接続例(MTXのみ)

LF-MシリーズとMTX3を接続する場合のみ、メディアコンバーターを使用したシンプルな接続が可能です。
動作検証済メディアコンバーター : Fiberplex TD6010

<光ケーブルを使用した接続例 (MTX5-D/MRX7-Dのみ)>

光ケーブルを使用した接続例 (MTX5-D/MRX7-Dのみ)

LF-MシリーズとMTX5-D/MRX7Dを接続する場合のみ、上記の接続方法にて接続可能です。
動作検証済メディアコンバーター : Fiberplex TD6010
動作検証済ネットワークスイッチ : REDLink10

SFシリーズ

SF08M

SF08M (MTX/MRXシリーズ用)

希望小売価格 ¥134,000 (税込¥147,400)

SF16M

SF16M (MTX/MRXシリーズ用)

希望小売価格 ¥156,000 (税込¥171,600)

SF24M

SF24M (MTX/MRXシリーズ用)

希望小売価格 ¥185,000 (税込¥203,500)

※受注生産

SF24M-EIA

SF24M-EIA (MTX/MRXシリーズ用)

希望小売価格 ¥246,000 (税込¥270,600)

製品資料

SF-M マニュアル(USB端子あり)

SF-M マニュアル(USB端子なし)

製品仕様

品番SF08SF16SF24SF24-EIA
出力コネクタD-sub9ピン
伝送規格RS-232C
チャンネル数81624
パワーLED
付属品ACアダプター
電源電圧DC9V/0.3ADC9V/0.3ADC9V/0.4A
重量1.2kg2.1kg3.5kg2.0kg
外形寸法(WxHxD)225 x 36 x 132 mm410 ×36 × 132 mm610 x 36 x 132 mm410 x 36 x 132 mm
D-RACK1×○ (EIA規格に対応)×○ (EIA規格に対応)
D-RACK3△ (EIA規格に非対応)○ (EIA規格に対応)△ (EIA規格に非対応)○ (EIA規格に対応)
D-RACK3EIA8ch○ (EIA規格に対応)×××
D-SWP
sf08_dimension
SF08寸法図
sf16_dimension
SF16寸法図
sf24_dimension
SF24寸法図
SF24-EIA寸法図

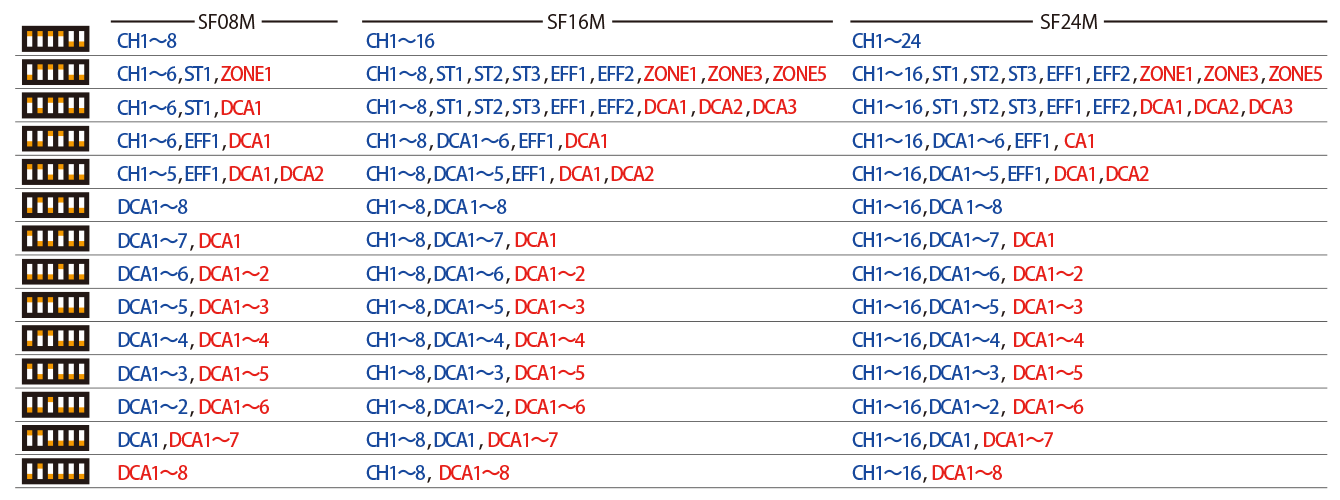

MTX用フェーダーアサインリスト(入力系:青文字 / 出力系:赤文字

MTXフェーダーアサインリスト

LF16M-PoE

LF16M-PoE
PoE対応モデル

オープン価格

PoE対応LFシリーズは、IEEE802.3af対応のスイッチングハブと接続することによりACアダプターが不要になります。

製品仕様

品番LF16PoE
出力コネクタRJ45
伝送規格TCP
PoE受電IEEE802.3af
チャンネル数16
付属品ACアダプター
電源電圧DC9V/0.3A
重量2.2kg
外形寸法 (WxHxD)410 x 36 x 132 mm
塗装色半艶黒
D-RACK1○ (EIA規格に対応)
D-RACK3○ (EIA規格に対応)
D-RACK3EIA8ch×
D-SWP

オプション品

設備に溶け込むよう目立ちにくい塗装色の黒を使用し、高級感あふれるボディーに仕上げました。
また、様々な用途でご使用できるよう、オプションパーツも充実しております。

D-RACK1(スライドレール付)

希望小売価格 ¥18,000-(税込¥19,800)
1Uサイズで音響ラックに収納可能

[ 16ch対応 ]

D-RACK3

希望小売価格 ¥5,520-(税込¥6,072)
16ch用の3Uサイズラックマウントアダプタ

接続ケーブルが上部の機器にあたらぬよう、コネクタの背面と底面を入れ替える事ができます。

[ 8ch / 16ch / 24ch対応 ]
※16chのみEIAラックマウントに対応。

D-RACK3EIA8ch

希望小売価格 ¥9,000-(税込¥9,900)
8ch用の3Uサイズラックマウントアダプタ

接続ケーブルが上部の機器にあたらぬよう、コネクタの背面と底面を入れ替える事ができます。

D-SWP【受注生産】

希望小売価格 ¥23,800-(税込¥26,180)
据置きでの使用にはサイドウッドパネルでスタイリッシュに

[ 8ch / 16ch / 24ch対応 ]

※材質/無垢材 オイルフィニッシュ仕上げ
職人による手作業につき風合いが若干異なります。

寿司つまみ【受注生産】

希望小売価格 オープンプライス
デジコムフェーダーツマミオプション
現場に彩を添える一品です。

[ 8ch / 16ch / 24ch対応 ]

※職人による手作業につき風合いが若干異なります。
