TD-7280
標準小売価格 ￥188,000 (税込￥206,800)
TD-7280はシンプルでありながら複数の機能を実装した便利なインターフェイスです。
ラインレベルのアナログステレオオーディオ入出力やシリアルデータ通信、そして、リレー制御が可能な接点リモートコントロールがワンパッケージ化された製品です。
遠距離用連絡回線や、リモート制御など色々なアプリケーションで使用することができます。
製品仕様
| TD-7280 | |
|---|---|
| 電源ユニット | ACアダプターを製品に添付 |
| 電源コネクター | 円形型DCコネクター 3極Phoenix™ クイックコネクター |
| シャーシマウント | 1U6台マウント可能なラックマウントキット TDR-01 |
| 筐体 | アルミニウム製で軽量で強靭なボディー |
ルーティング
さまざまなアドバンストルーティングおよびネットワークのオプションは、ディップスイッチで設定可能です。
基本構成。マスターデバイスをPoint to Point Masterに設定し、もう１台はSlaveにします。オーディオ出力へのオーディオ入力や、シリアルデータと接点インターフェイスは双方向通信となります。
マスターデバイスをBroadcast Masterに設定し、それ以外のデバイスはSlaveに設定します。マスターデバイスは送信のみ。スレーブ機器からは受信しかできません
マスターデバイスをIntercom Masterに設定し、それ以外のデバイスをSlaveにします。接続はリング状になるよう接続します。
信号は、マスターデバイスから入力されたものがそれぞれに出力され、また、スレーブデバイスから入力された信号はそのままサミングされ次のデバイスに送られ、すべてのデバイスから同じ信号が出力される状態となります。

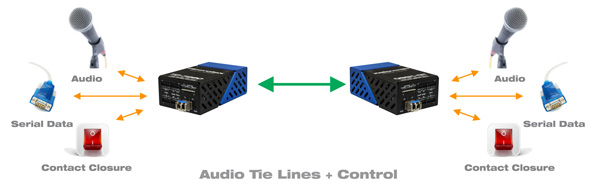

代表的なアプリケーション
特長
オーディオ·インターフェース
- バランス、アンバランスオーディオI/Oに対応
- E＆M（Ear and Mouth）TYPEⅡ-Vに対応
- 高品質24ビットオーディオ
- 20Hz～45 kHzの周波数特性
- Ultrasonic Signalingに対応
シリアルインタフェース
- RS-232、RS-422、RS-485（2/4wire）
- 0～1Mbpsからのデータレート
接点構成
- C接点
- Push to Talk対応
高度なルーティング
- ポイントto ポイントモード
- ブロードキャストモード
- インカム・ループモード
- マルチチャンネルAdd/Drop
電源
- 付属のACアダプタまたは、フェニックス™端子経由で電力供給可能
アプリケーション
- オーディオタイライン
- オーディオディストリビューション
- Push To Talk
- インカム
- Railway Signaling
- E＆M
