DIGITAL AUDIO FORMAT CONVERTER

Audio ToolBox ステージボックスモデル

Audio ToolBoxはさまざまなオーディオ規格を相互に接続可能とする、モジュラー式デバイスです。
AVBx3(1U, 3slot)とAVBx7(2U, 7slot)の2ラインナップに、11種類のインターフェイスカードから必要なカードを挿入し使用可能です。
Auvitran提供のフリーソフト『AVS-Monitor』によって、リモートでの管理が可能です。
最新版のダウンロードはこちら

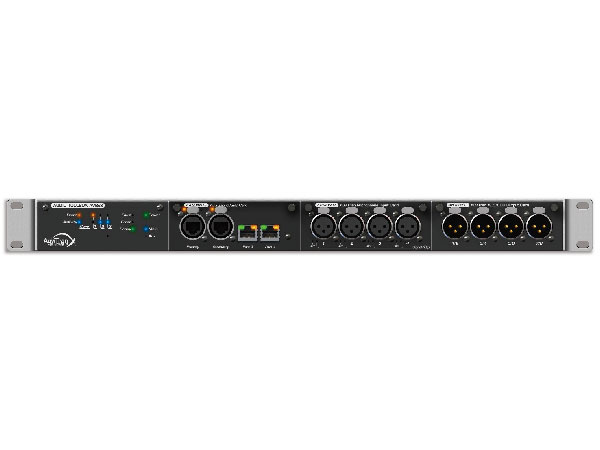

AVBx3/SBM+r

AVBx3/SBM+r
1U3スロット
オーディオマトリックス搭載
電源二重化対応
ステージボックスモデル

オープンプライス

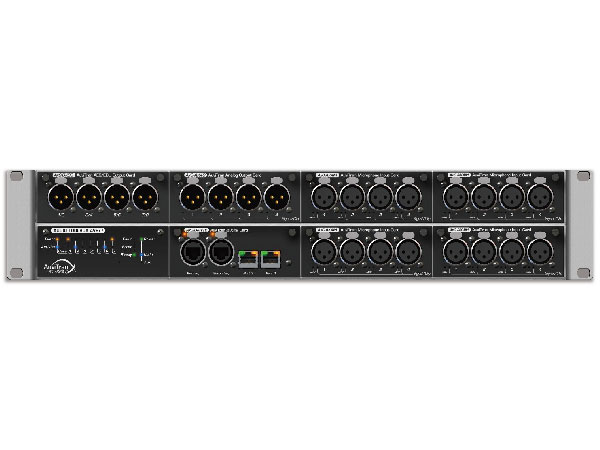

AVBx7/SB+r

AVBx7/SB+r
2U7スロット
オーディオマトリックス搭載
電源二重化対応
ステージボックスモデル

オープンプライス

製品仕様

AVBx3/SBM+r
1U3スロット オーディオマトリックス搭載 電源二重化対応 ステージボックスモデル

寸法483 x 253x 44 mm
主電源100-240 VAC ・最大 50 W
補助電源外部補助12VDC電源
温度 / 湿度動作時 : 0°C ~ 40°C / 5% ~ 90% (結露無き事)
非動作時 : -5°C ~ 70°C / 0% ~ 95% (結露無き事)
ディスプレイパネル
(LEDインジケーター)
「Power」:「Main」/「Aux」、「Fault」/「Error」/「Ready」
Networks and links Rx and Tx :「Activity」/「Event」
コネクターAC主電源用IEC電源インレット
Word Clock用 BNC IN/OUT
外部補助12VDC電源Euroblockコネクター12V 4A(2ピン)
GPIO用Euroblockコネクター(6ピン)
スロット x3
GPIO設定可能GPIO x4
(4xADC 8ビット 0-12Vレベル入力、フェーダーコントロールまたはレベルトリガー検出用に設定可能)

AVBx7/SB+r
2U7スロット オーディオマトリックス搭載 電源二重化対応 ステージボックスモデル

寸法483 x 253x 88 mm
主電源100-240 VAC ・最大 110 W
補助電源100-240 VAC ・最大 110 W
温度 / 湿度動作時 : 0°C ~ 50°C / 5% ~ 90% (結露無き事)
非動作時 : -5°C ~ 70°C / 0% ~ 95% (結露無き事)
ディスプレイパネル
(LEDインジケーター)
「Power」:「Main」/「Aux」、「Fault」/「Error」/「Ready」
Networks and links Rx and Tx :「Activity」/「Event」
コネクターAC主電源及び補助電源用IEC電源インレット
Word Clock用 BNC IN/OUT
DC Aux (オプション)Euroblockコネクター12V 4A(2ピン)
GPIO用Euroblockコネクター(6ピン)
スロット x7
GPIO設定可能GPIO x4
(4xADC 8ビット 0-12Vレベル入力、フェーダーコントロールまたはレベルトリガー検出用に設定可能)

ホストPCの最小スペック

OSWindows 8/Seven/Vista/XP for 32 or 64 bit versions
(XPはNDISプライオリティマネージメントが不十分なため、ASIOを推奨できません)
プロセッサーDual core CPU, clock speed > 2GH
メモリー(Windows Vista または Sevenの環境で)2GB以上
ネットワーク100Mbitsフルデュプレックスイーサネット
ストレージ(ASIOの環境で)7200rpm以上

コントロールモニター環境

AVS-MonitorAVS-MonitorはDanteまたはEtherSoundネットワークを
リモートで設定・制御・モニターすることを可能とします。
また、各スロットに挿入されたカードのコントロールページを提供します。
