Dante Wall-Mounted XLR/TerminalBlock 4×2 I/O

DD-BN40
DD-BN40
DDB-BN40
DDB-BN40
DDS-BN40
DDS-BN40

DD-BN40 (ホワイトパネル)

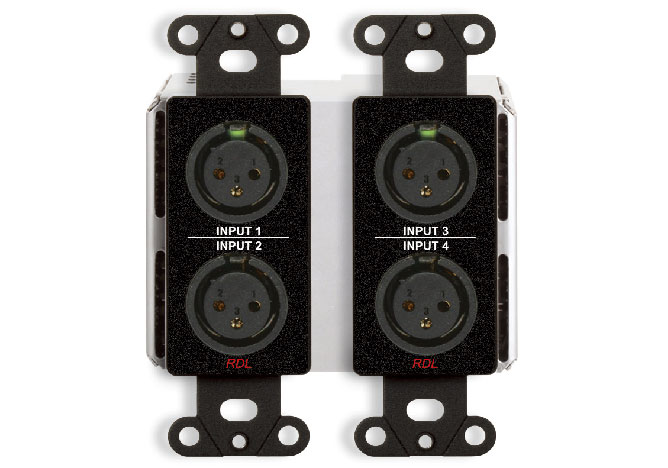

DDB-BN40 (ブラックパネル)

DDS-BN40 (シルバーパネル)

ウォールマウント型Danteオーディオネットワークインターフェイスです。
4チャンネルのバランスマイク/ラインXLR入力と、2チャンネルのバランスターミナルブロックライン出力を備えています。
特別な設定ソフトは必要なく、スイッチにて入力端子の”ファンタム”、”マイク/ラインレベル”、”マイクゲイン”、出力端子の”マイク/ライン”、”バランス/アンバランス”設定が可能です。
1本のEthernetケーブルで接続(電源およびデータ)され、殆どの2連の電工ボックスに収まるように設計されています。(電源はPoEで供給してください。)
パネルの色は白 (DD-BN2M)、黒 (DDB-BN2M)、シルバー (DDS-BN2M) から選択いただけます。

特徴

  • 4×2入出力Danteインターフェイス
  • XLRの入力端子をフロントパネルに搭載
  • ターミナルブロックの出力端子をリアパネルに搭載
  • 4チャンネルアナログ入力をDanteネットワークチャンネルへ変換
  • 2チャンネルDanteネットワークチャンネルをアナログ出力へ変換
  • 設定用の特別なソフトウェアは不要
  • 各入力はスイッチにてマイク/ラインレベルの切り替えが可能
  • マイクゲイン切替スイッチを搭載 (40dB/48dB/62dB)
  • 48Vファンタムスイッチを搭載
  • ラインレベル切替スイッチを搭載 (12dB/ 19dB)
  • 各出力は個別にスイッチにてバランス (+4dBu) / アンバランス (-10dBV) の切り替えが可能
  • 低ノイズ、スタジオクオリティパフォーマンス
  • 高解像度24bitアナログ⇔デジタル伝送

製品資料

仕様書(英文)

製品仕様

ネットワーク端子RJ45 (リンク、通信速度LED搭載)
Digital Audio Ethernet ProtocolDante
転送レート100 Mbps
サンプリングレート44.1kHz / 48kHz (デフォルト)
Bit Depth24 bits
オーディオオペレーティングレベル-20 dBFS = +4 dBu
リファレンスレベル0 dBFS = +24 dBu

Mic / Line Inputs:

入力端子XLR (メス)
GainMic: 40 dB (LO), 48 dB (MED), 62 dB (HI)
Line: Unity (LO), 8 dB (MED), 19 dB (HI)
入力レベル
(for +4 dBu/-20 dBFS)
Mic: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI)
Line: +4 dBu (LO), -8 dBu (MED), -15 dBu (HI)
入力レベル (maximum)Mic: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI)
Line: +24 dBu (LO), +12 dBu (MED), +5 dBu (HI)
入力インピーダンス> 2.5 kΩ (MIC)
> 5 kΩ (LINE)
ファンタムパワー48 Vdc (スイッチにてオン/オフ切替可能)
ファンタム規格IEC 61938: 2013
入力用スイッチPhantom, Mic/Line, Gain
Frequency Response20 Hz to 20 kHz (± 0.5 dB)
EIN-130 dBu (62 dB gain); -132 dBu A-Weighted
Noise below -20 dBFS
(20 to 20 kHz)
Mic: < -72 dB (LO), < -72 dB (MED), < -68 dB (HI)
Line: < -72 dB (LO), < -72 dB (MED), < – 70 dB (HI)
THD+N< 0.1% (20 Hz to 20 kHz, +4 dBu/-20 dBFS)
0.015% at 1 kHz (typ)
CMRR> 65 dB (50 Hz to 120 Hz)
クロストークBelow Noise Floor
(20 Hz to 20 kHz at operating level, any input to any input, max. mic gain)

Mic/Line Outputs:

出力端子バランス ターミナルブロック
出力レベル (operating)バランス: +4 dBu (nominal); アンバランス: -10 dBV (nominal)
(スイッチにて切替可能)
出力レベル (maximum)バランス: +24 dBu; アンバランス: +10 dBV
出力インピーダンスバランス: 150 Ω; アンバランス: 2.5 kΩ
Frequency Response20 Hz to 20 kHz (± 0.5 dB)
THD+N< 0.1%
THD< 0.01% (1 kHz)
Noise< -80 dB (below +4 dBu or -10 dBV); < -100 (below +24 dBu)
クロストークBelow Noise Floor (20 Hz to 20 kHz at operating level, output to output)
ヘッドルーム
above +4 dBu/-20 dBFS
20dB
インジケーターEthernet Link and Speed (リアパネル)
Sync and Power (フロントパネル)
動作温度0° C to 40° C; 推奨最大30° C
Power RequirementPoE Class 0, IEEE 802.3af
Specification ConditionsGain/Level: ± 1 dB; Source termination: 150 Ω; A to D values measured in digital domain
外形寸法(WxHxD)89.4 x 104.4 x 53.1 mm
重量0.44 kg
