MULTI-FORMAT COMPATIBLE OPTICAL COMMUNICATION DEVICE

TD-1580 / TD-1581

td1580_td1581

標準小売価格 ¥209,000 (税込¥229,900)

TD-1580とTD-1581は、シリアルデータを送受信することが可能なソリューションです。
DB25コネクタが直接EIA-530シリアルリンクをサポート。
また、設計の柔軟に行う為にTD-1580、1581は、独立6×4の(6Mbps)のRS-422チャネルおよび2×1の256 KbpsのRS-232チャネル(詳細は以下を参照)として使用することができます。

これらの優れた汎用性は、シリアルデータ通信における無数の問題を解決することができます。 一回限定のシリアルリンクは、​単一のファイバーペア上で20キロ以上に拡張することはできません。
SCADA(supervisory control and data acquisition)、電気通信、施設の自動化と制御、DMX照明制御アプリケーションは、TD-1580/TD-1581から恩恵を得ることができます。

より高度なシステムでは、TD-1581上の「Regeneration」スイッチは、ユーザーがセンドタイミング(ST)を送信要求する同期アプリケーションとターミナルタイミング(TT)を必要とする非同期または同期のアプリケーションを切り替えることができます。

代表的なアプリケーション

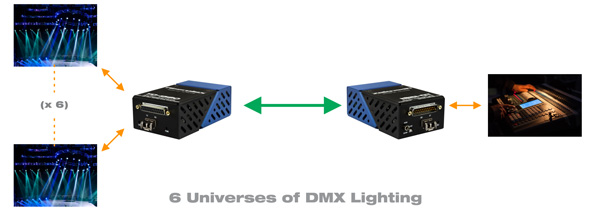

td1580_td1581_applications01
td1580_td1581_applications02
td1580_td1581_applications03

特長

インターフェース
  • 互換性
    • TIA / EIA-530(RS-530)
    • MIL-STD-188-114A balanced type 1 and type 2
    • FED STD 1030A
  • Can alternately be used for
  • 6×4 RS-422 and 1×2 RS-232
  • EIA-530 and RS-422 channels support data rates from DC to 6.144 Mbps
  • Can be used for up to 6 universes of DMX lighting control
  • Includes power adapter as well as a 3-position Phoenix™
アプリケーション
  • SCADA
  • Oil and Gas
  • Home / Facility Automation
  • Telecommunications
  • DMX Lighting

オーダー情報

td1580_td1581_order
