Audio ToolBox インターフェイスカード

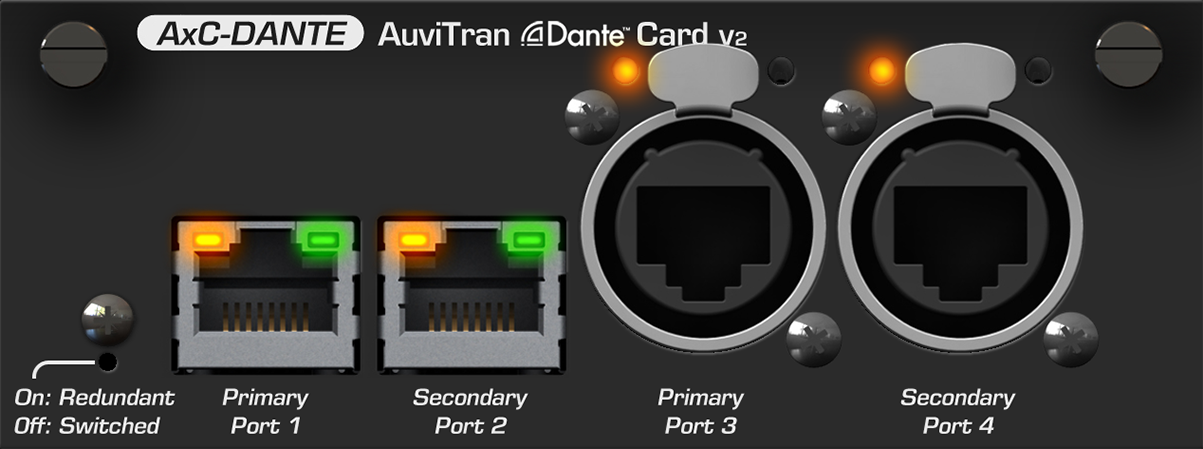

AxC-DANTE
オープンプライス
AxC-DANTEは、Audio ToolBox用 Danteインターフェイスカードです。

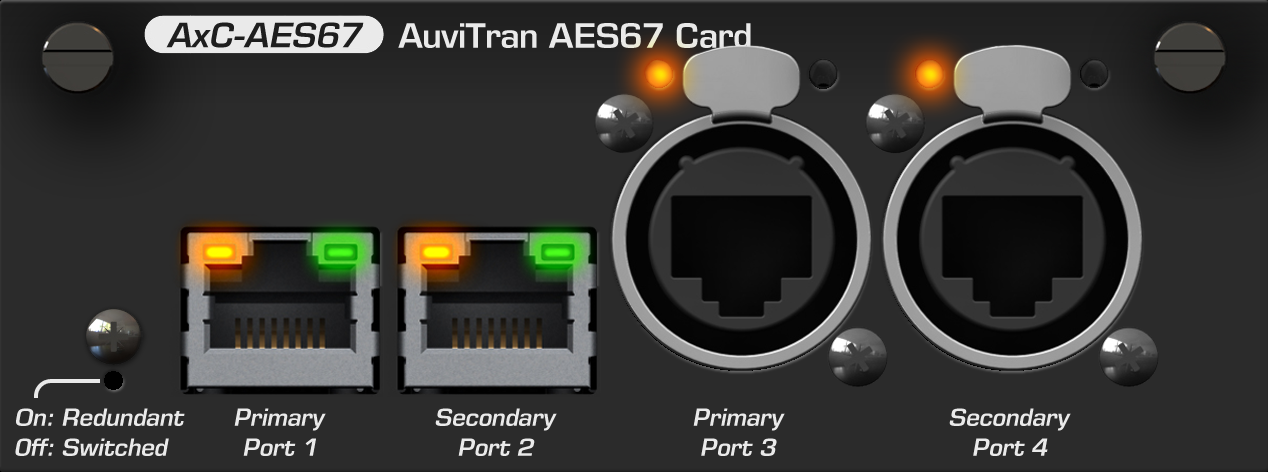

AxC-AES67
オープンプライス
AxC-AES67は、Audio ToolBox用 Danteインターフェイスカードです。

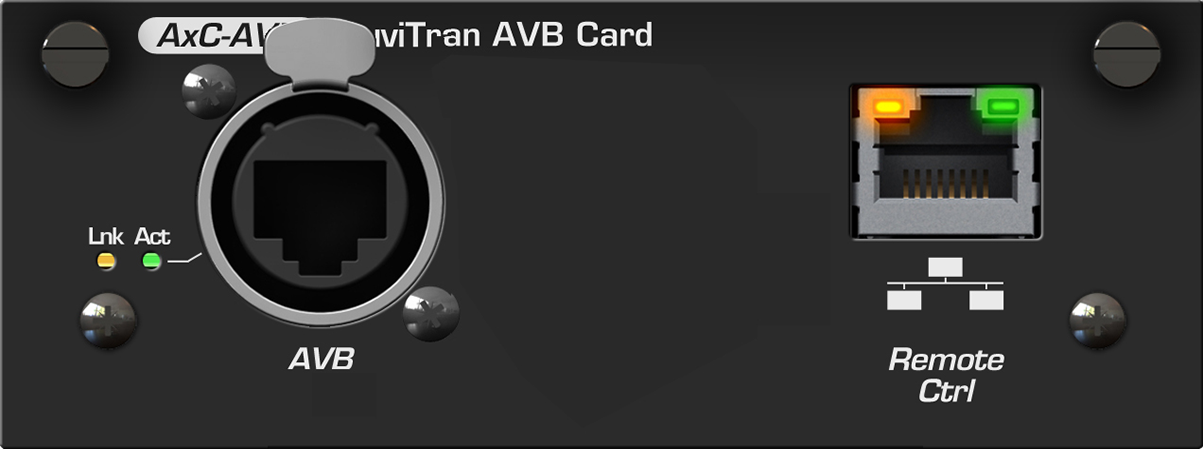

AxC-AVB
オープンプライス
AxC-AVBは、Audio ToolBox用 AVBインターフェイスカードです。

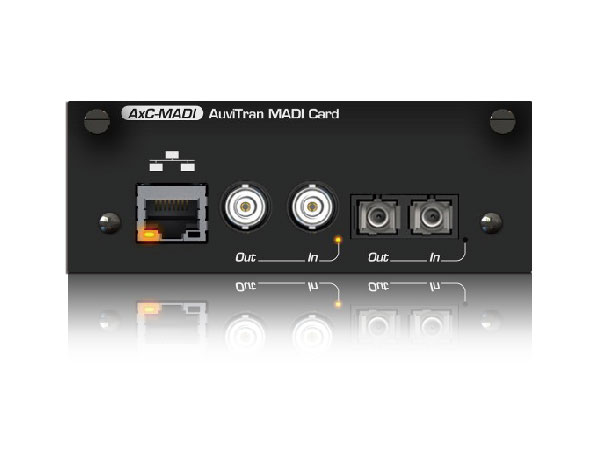

AxC-MADI
オープンプライス
AxC-MADIは、Audio ToolBox用 MADIインターフェイスカードです。

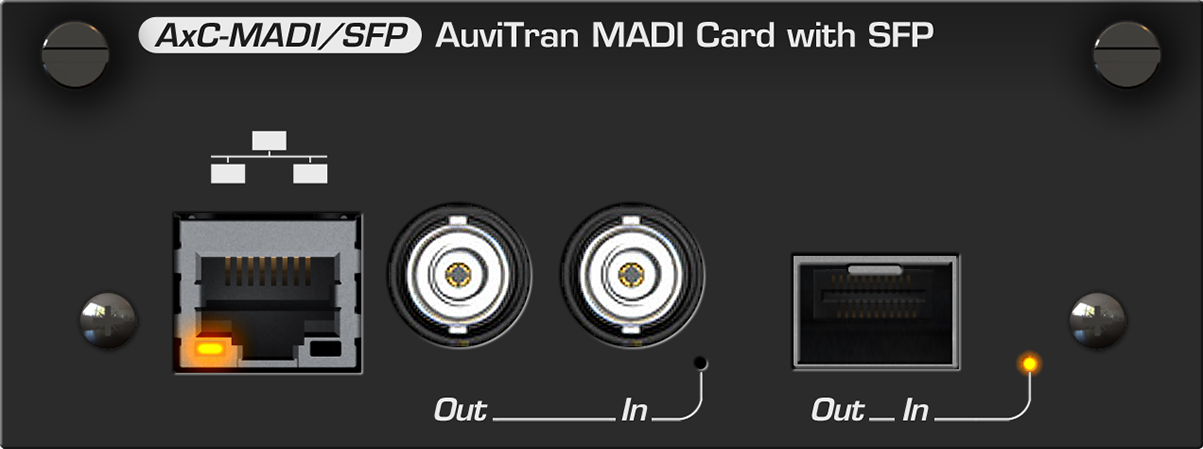

AxC-MADI/SFP
オープンプライス
AxC-MADI/SFPは、Audio ToolBox用 MADI SFP搭載インターフェイスカードです。

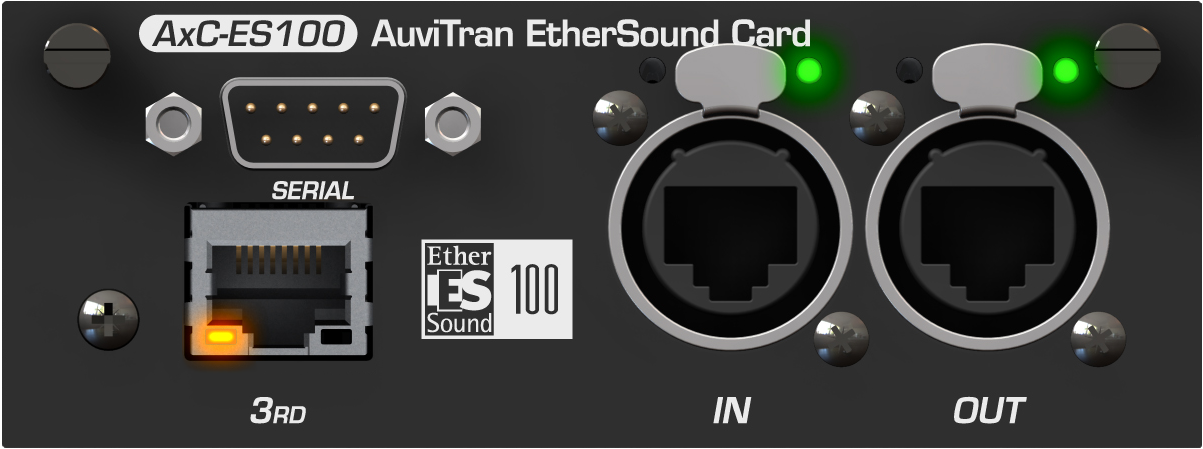

AxC-ES100
オープンプライス
AxC-ES100は、Audio ToolBox用 EtherSoundインターフェイスカードです。

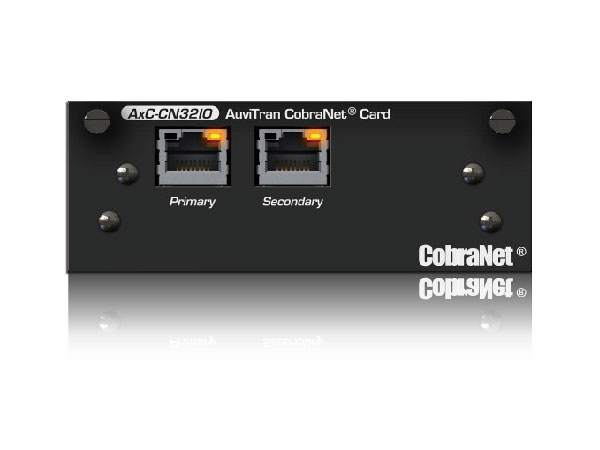

AxC-CN32IO ※終売
オープンプライス
AxC-CN32IOは、Audio ToolBox用 Cobranetインターフェイスカードです。

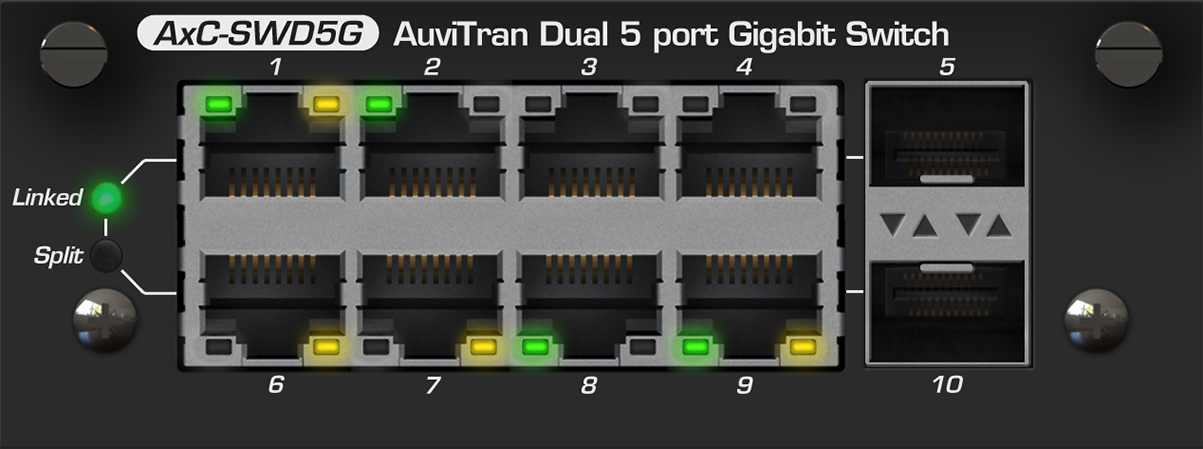

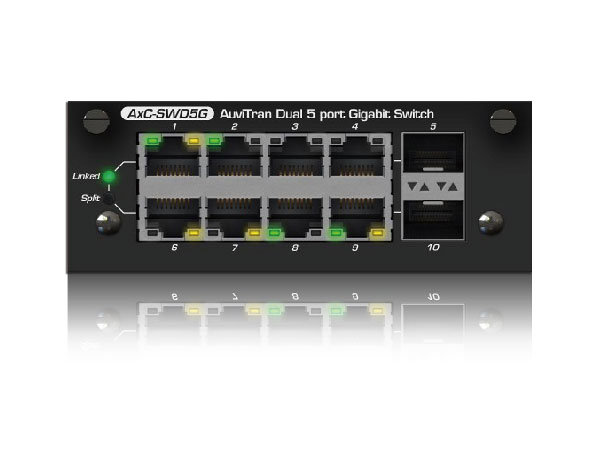

AxC-SWD5G
オープンプライス
AxC-SWD5Gは、Audio ToolBox用 8ポートRJ45 Gigabit Ethernet Port + 2ポートSFPのEthernet Switchです。

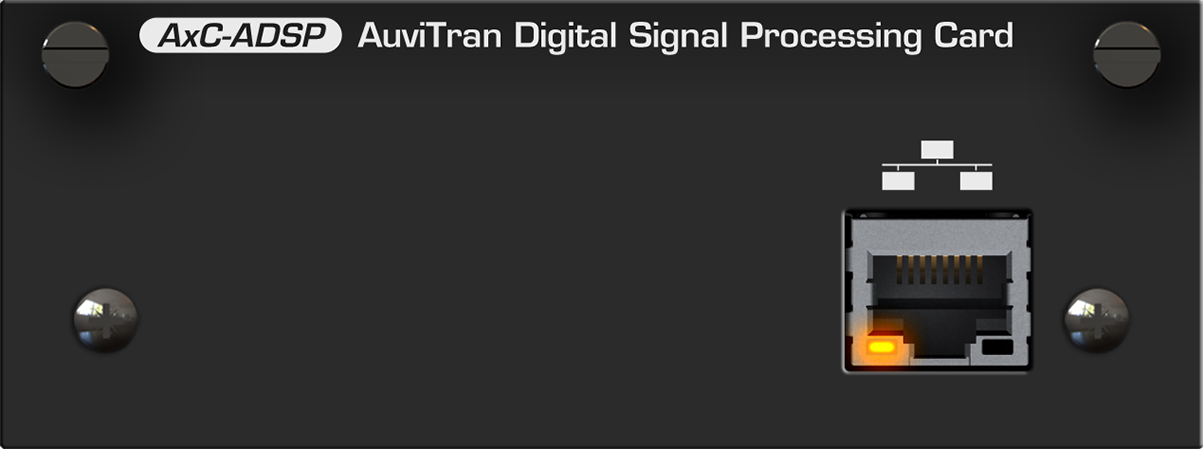

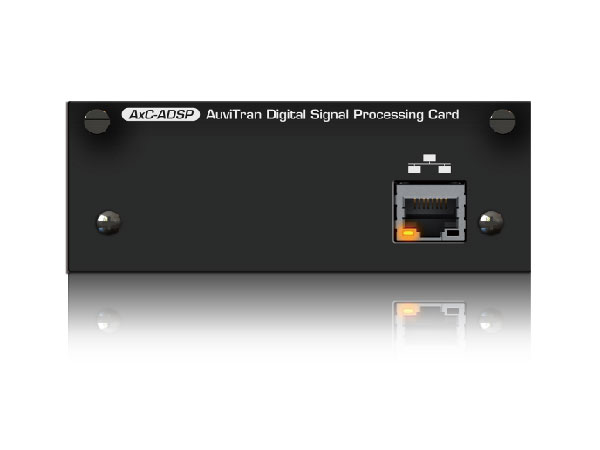

AxC-ADSP
オープンプライス
AxC-ADSPは、Audio ToolBox用 ASRC/DSPインターフェイスカードです。

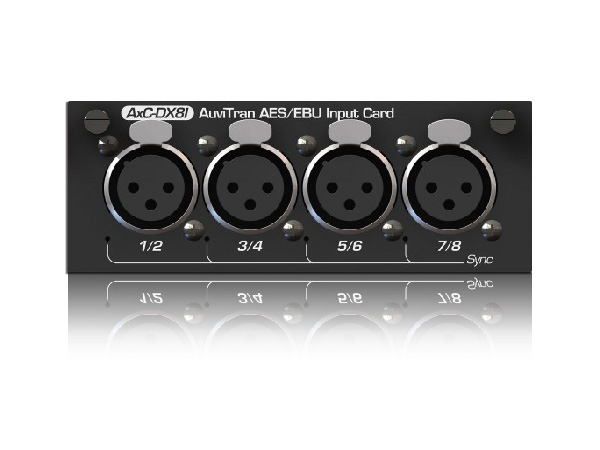

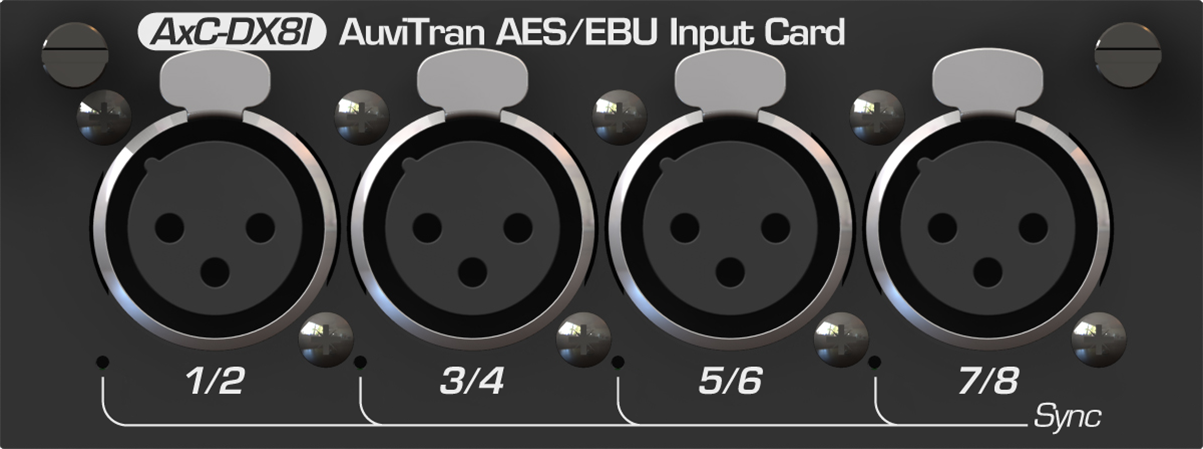

AxC-DX8I ※2023年で生産終了、終売予定
オープンプライス
AxC-DX8Iは、Audio ToolBox用 AES/EBU入力インターフェイスカードです。

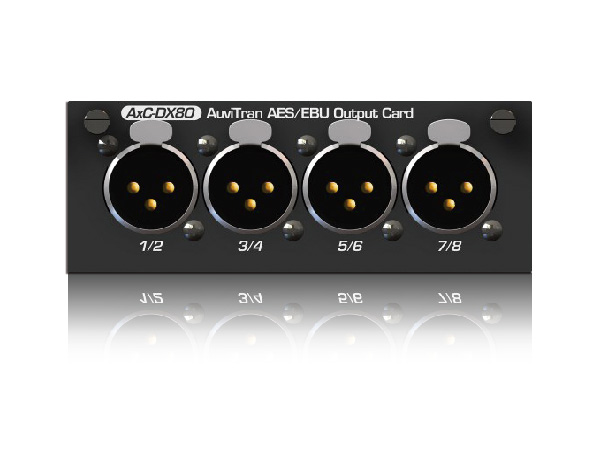

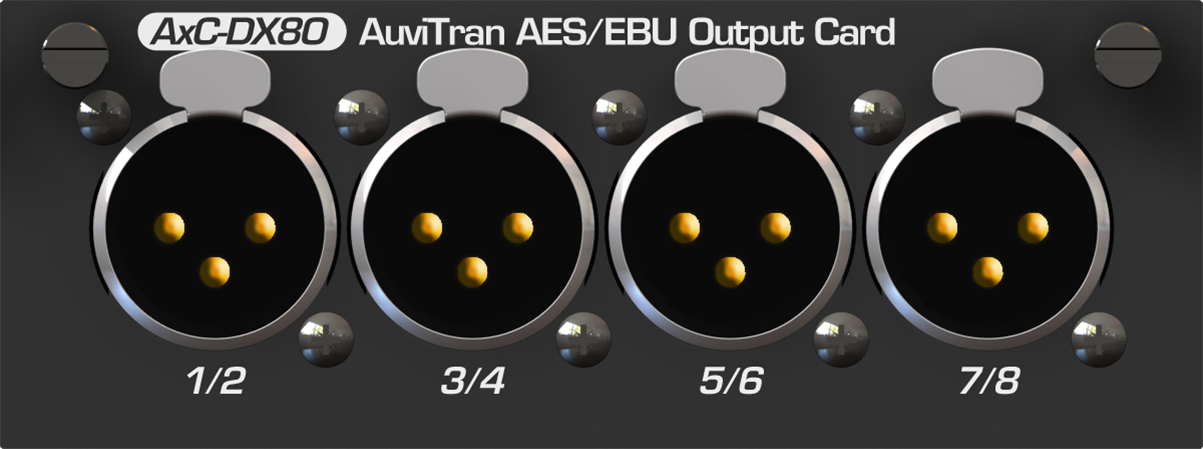

AxC-DX8O ※2023年で生産終了、終売予定
オープンプライス
AxC-DX8Oは、Audio ToolBox用 AES/EBU出力インターフェイスカードです。

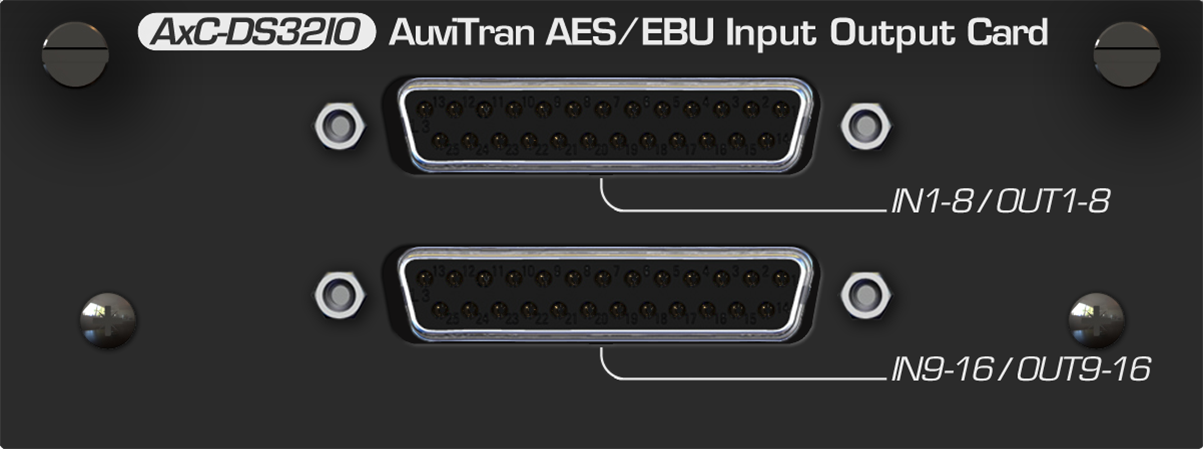

AxC-DS32IO
オープンプライス
AxC-DS32IOは、Audio ToolBox用 AES/EBU入出力インターフェイスカードです。

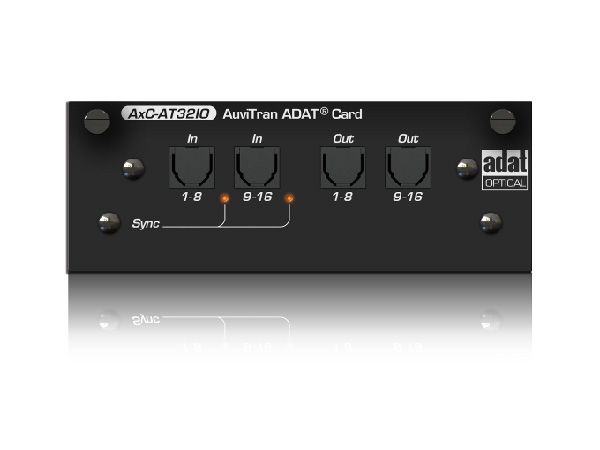

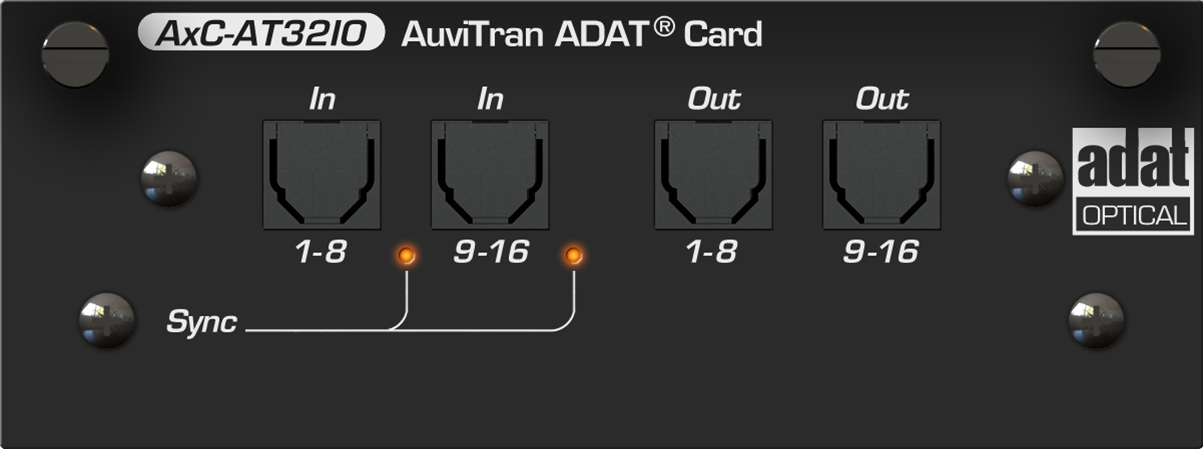

AxC-AT32IO
オープンプライス
AxC-AT32IOは、Audio ToolBox用 ADATインターフェイスカードです。

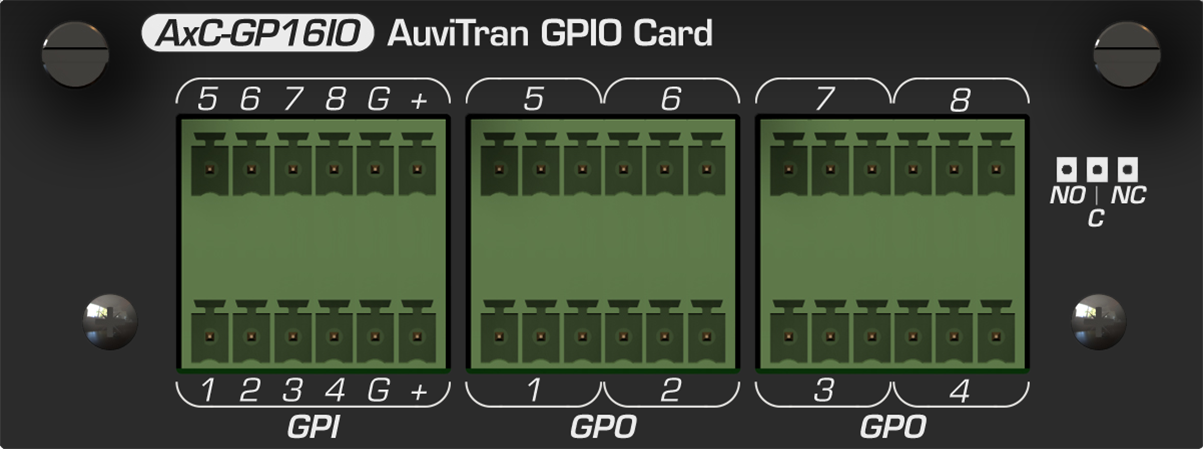

AxC-GP16io
オープンプライス
AxC-GP16ioは、Audio ToolBox用 GP16ioインターフェイスカードです。
製品仕様
共通仕様
| 寸法 | 200 x 100 x 40 mm |
|---|---|
| パワーサプライ | +12V / +3.3V (Audio ToolBox 本体より供給) |
| 温度 / 湿度 | 動作時 : 0°C to 50°C / 5% to 90% (結露無き事) 非動作時 : -5°C to 70°C / Max 95% (結露無き事) |
AxC-DANTE
| コネクタ | 2 x ノイトリックイーサコン, 2 x RJ45 |
|---|---|
| Dante オペレーションモード | スイッチモード / リダンダントモード |
| オーディオアウトプット | 最大64ch |
| オーディオインプット | 最大64ch |
| Sample format | 24/32 bits |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| Synchronization | Automatic from Dante network |
AxC-AES67
| コネクタ | 2 x ノイトリックイーサコン, 2 x RJ45 |
|---|---|
| AES67 オペレーションモード | スイッチモード / リダンダントモード |
| オーディオアウトプット | 最大64ch |
| オーディオインプット | 最大64ch |
| Sample format | 16/24/32 bits |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| Synchronization | Automatic from AES67 network or fromAudio ToolBox200 |
AxC-AVB
| コネクタ | 1 x Neutrik EtherCon for AVB |
|---|---|
| 入出力 | 32x input channels @ 48kHz or 44.1kHz 16x input channels @ 96kHz or 88.2kHz 32x output channels @ 48kHz or 44.1kHz 16x output channels @ 96kHz or 88.2kHz |
| Number of I/O streams | 4x AVB input streams of 8 channels @ 48kHz or 44.1kHz 2x AVB input streams of 8 channels @ 96kHz or 88.2kHz 4x AVB output streams of 8 channels @ 48kHz or 44.1kHz 2x AVB output streams of 8 channels @ 96kHz or 88.2kHz |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| Audio sample resolution | All AVB audio sample format between 8 to 32 bits |
AxC-MADI(-MADI/SFP)
| コネクタ | 2 x BNC, 2 x SC Optical(AxC-MADIのみ), 1 x SFP slot(AxC-MADI/SFPのみ) |
|---|---|
| 入出力 | 最大64デジタル入出力 |
| Sample format | 24 bit |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| 入力仕様 | MADI 56 / 64 channels mode S-Mux or Multiple Rate |
AxC-ES10
| コネクタ | 2 x ノイトリックイーサコン(EtherSound ES100 from/to links) 1 x RJ45 for third port (PC control and ASIO Streamer interface) 1 x D-Sub9pin (RS232) シリアルインターフェイス |
|---|---|
| オーディオインプット | 64 channels inserted from any of the 64 EtherSound dchannels in bidirectional mode @ 44.1 kHz or 48kHz |
| オーディオアウトプット | 64 channels extracted from any of the 64 EtherSound downstream channels or from any of the 64 EtherSound upstream channels in bidirectional mode @ 44.1 kHz or 48kHz |
| Sample format | 24 bit |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| Synchronization | Automatic from EtherSound network |
| ASIO I/O count | Up to 64 ASIO inputs and 64 ASIO outputs from/to EtherSound |
AxC-CN32IO
| コネクタ | 2 x RJ45 |
|---|---|
| 入出力 | 16デジタル入力, 16デジタル出力 |
| 入力仕様 | Cobranet 16 channels |
| 出力仕様 | Cobranet 16 channels |
AxC-SWD5G
| プロセッサー | Dual Core ARM processor @ 204 MHz, 192KB SRAM, 4MB flash, 8MB SDRAM |
|---|---|
| メモリ | 2 x 128KB Packet Buffer size with a data bus of 256 bits wide |
| ポートスピード | オートネゴシエーション 10Mbit/s, 100Mbit/s, 1000Gbit/s Full /Half duplex mode |
| Auto MDIX | Automatically adjusts for straight-through or crossover cables on all RJ45 ports |
| VLAN | 最大32VLANグループ |
| パフォーマンス | 1000 MB latency < 2.9 μs (64-byte packets) 100 Mb Latency < 4.9 μs (64-byte packets) MAC address table size of 2 x 8192 entries |
| Audio Video Bridging (AVB) Capability | AVB Ready _ Supports 802.1 Audio Video Bridging (AVB) Standards ・802.1AS ・Precise Timing Protocols ・802.1Qat ・Stream Reservation Protocol ・802.1Qav ・Egress Pacing and Jitter Tolerance |
AxC-ADSP
| コネクタ | 1 x RJ45 for direct control of Audio ToolBox |
|---|---|
| CPU (Management) | Dual Core ARM processor @ 204 MHz, 192KB SRAM, 32MB flash, 8MB SDRAM |
| DSP (Audio Processing) | 8x 32bits Sigma DSP @ 295MHz with integrated 139dB SNR ASRC for up to 2x 64 channels |
| FPGA (Audio Mixing) | Dedicated FPGA to process 64 mixers on 64 inputs at single speed 44.1kHz / 48kHz or 32 mixers on 32 inputs at double speed 88.2kHz / 96kHz |
| SDRAM (Audio Delay) | Dedicated SDRAM for 116s of audio delays shareable for 64 inputs and 64 outputs at 48kHz or 58s of audio delays shareable for 32 inputs and 32 outputs at 96kHz |
AxC-DX8I
| コネクタ | 4 x XLR メス |
|---|---|
| オーディオインプット | 4ステレオAES/EBUデジタル入力 |
| Sample format | 24 bit |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| 入力インピーダンス | 110Ω |
| 入力仕様 | AES Transformer balanced on XLR |
| Clock Synchro Sources | 全てのAES入力 |
| SRC (Sample Rate Converter) | Asynchronous SRC available on each input ( individually on / off ) |
| SRC仕様 | -140dB THD+N / Frequency Range 8 kHz ・192 kHz |
AxC-DX8O
| コネクタ | 4 x XLR オス |
|---|---|
| オーディオインプット | 4ステレオAES/EBUデジタル出力 |
| Sample format | 24 bit |
| Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| 出力インピーダンス | 110Ω |
| 出力仕様 | AES Transformer balanced on XLR |
AxC-DS32IO
| コネクタ | 2 x DB25 メス (8 Stereo AES/EBU inputs and 8 Stereo AES/EBU Outputs on each DB25) |
|---|---|
| オーディオインプット | 16ステレオ AES/EBU デジタル入力 |
| 入力Sample format | 24 bit |
| 入力Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| 入力インピーダンス | 110Ω |
| 入力仕様 | >AES balanced |
| Clock Synchro Sources | 全てのAES入力 |
| SRC (Sample Rate Converter) | Asynchronous SRC available on each input ( individually on / off ) |
| SRC仕様 | -140dB THD+N / Frequency Range 8 kHz ・192 kHz |
| オーディオアウトプット | 16ステレオ AES/EBU デジタル出力 |
| 出力Sample format | 24 bit |
| 出力Sample rate | 44.1 kHz, 48kHz, 88.2kHz, 96kHz |
| 出力インピーダンス | 110Ω |
| 出力仕様 | >AES balanced on DB25 (RS422 Level) |
AxC-AT32IO
| コネクタ | 4 x Optical |
|---|---|
| オーディオインプット | 16 ADAT デジタル入力 |
| Clock Synchro Sources | 全てのAES入力 |
| オーディオアウトプット | 16 ADAT デジタル出力 |
AxC-GP16io
| コネクター | 1×6 pole double row Euroblock Connector (pitch 3.81mm) for GPI 2×6 pole double row Euroblock Connector (pitch 3.81mm) for GPO |
|---|---|
| GPIO | 8 Inputs Opto Isolated / 8 relay-switch for up to 250VAC/0.25A, 30VDC/2A |
